# eplan

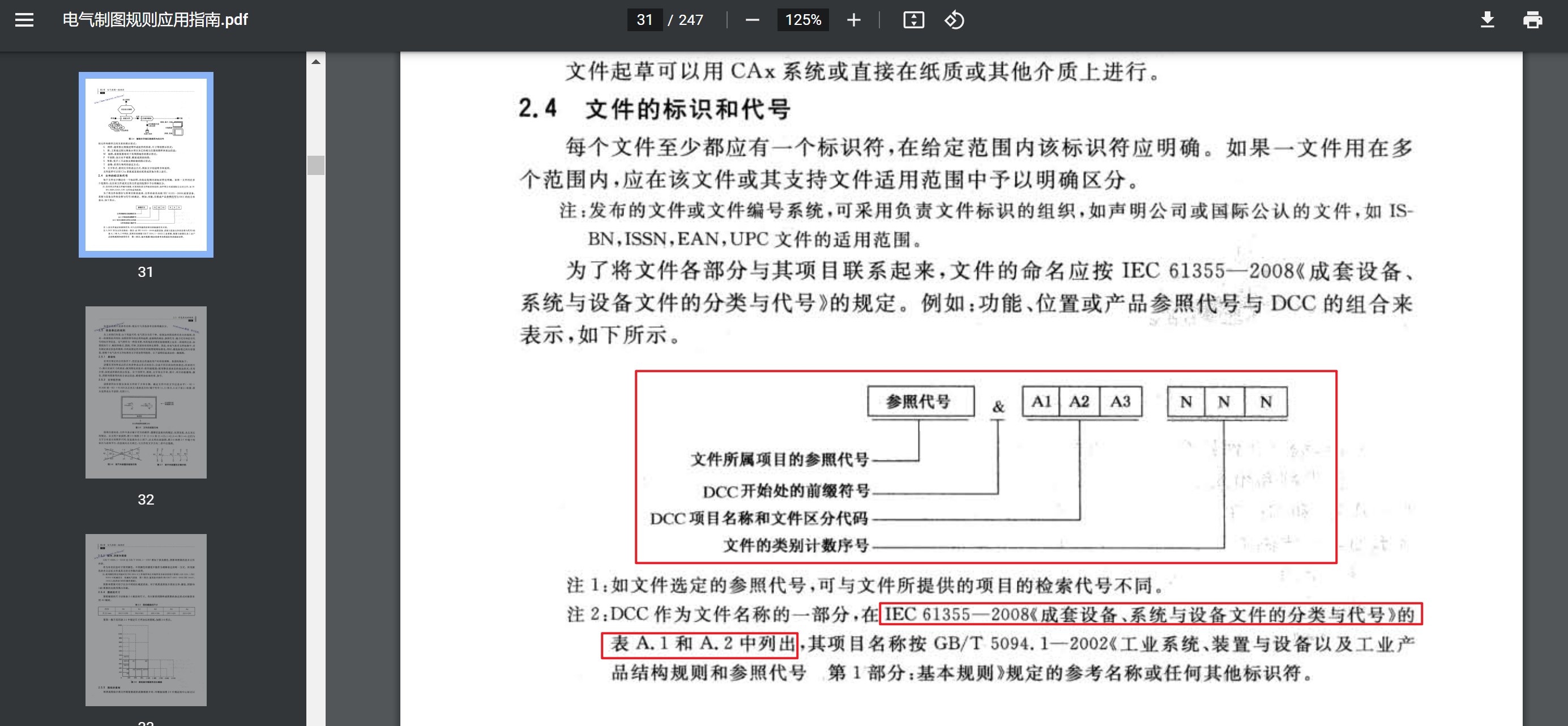

## 文件命名系统
GB/T 6988-2006 dianqi

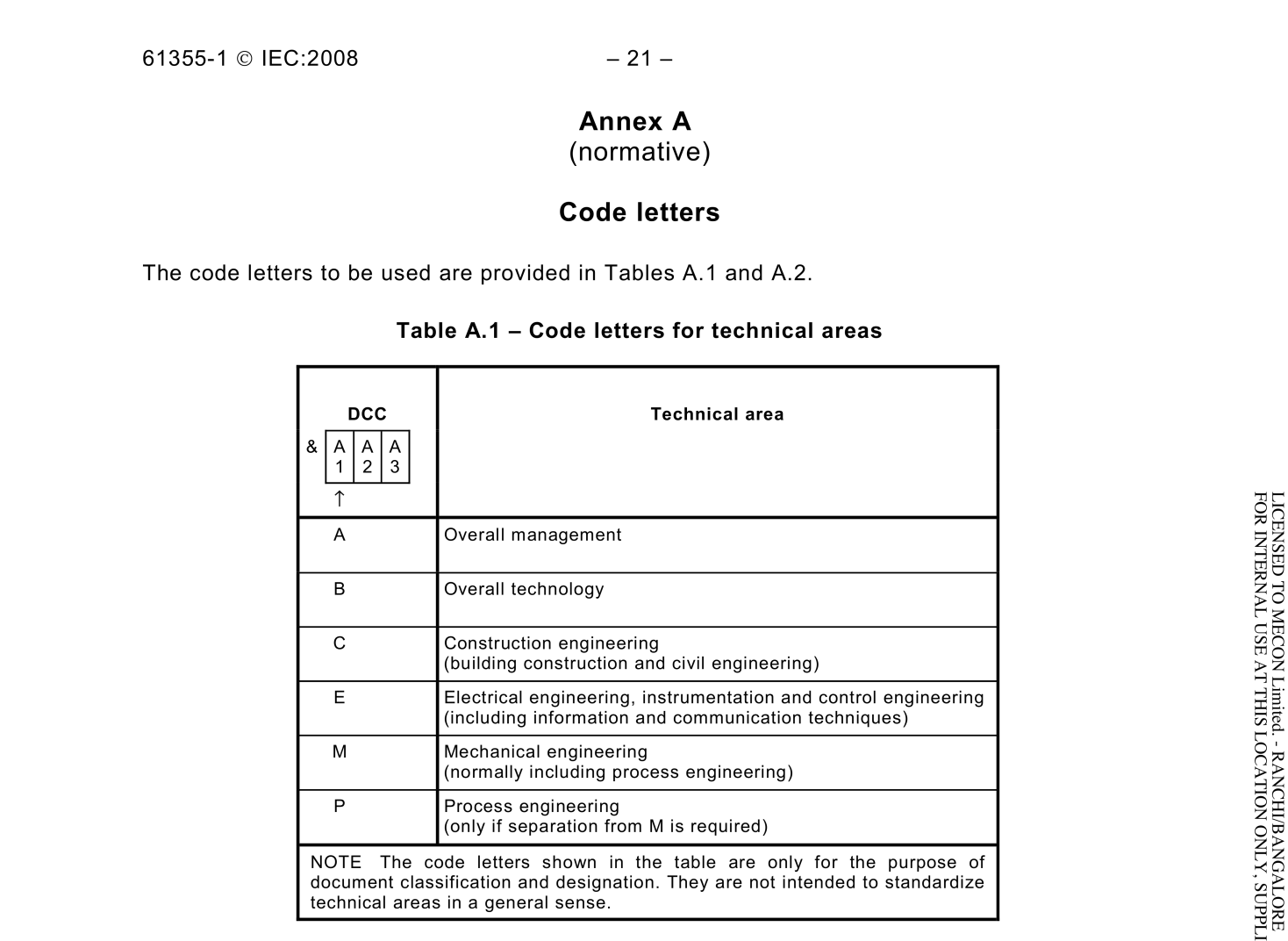

DCC+ IEC61355 2008

![](/media/202605/Snipaste_2025-08-13_09-52-48_1778831846.png)

![](/media/202605/Snipaste_2025-08-13_10-16-58_1778831876.png)

## 命名系统

![](/media/202605/Snipaste_2024-07-22_16-14-29_1778831899.png)

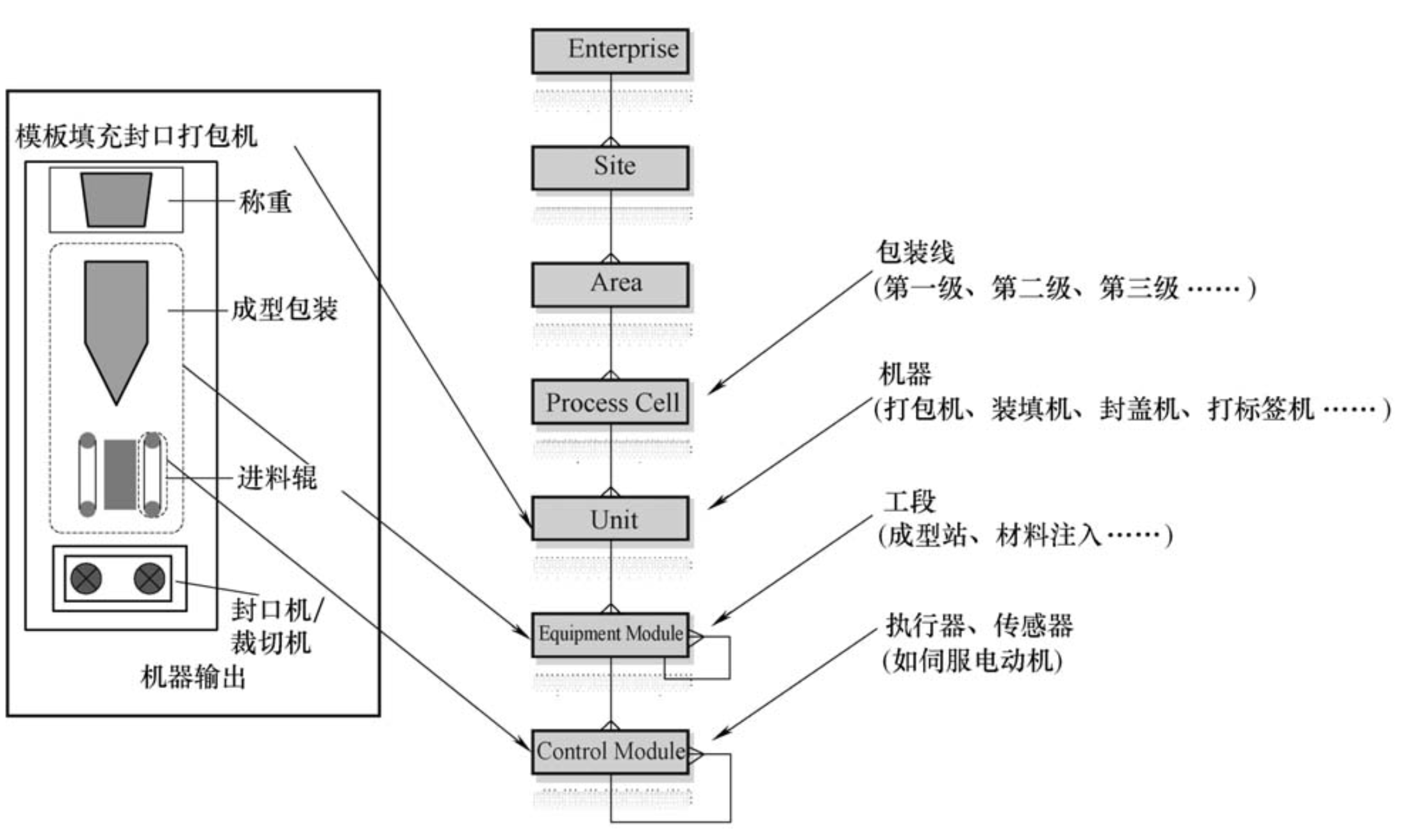

process cell\
一个process cell有自己的运行模式，可以独立于其他区域启动和停止\
process cell可以启停一个区域的设备\

1 若是一个集成项目，项目中会由不同的PLC区域组成，所以process cell名称可以按照0001依次递增\
2 若是一个大型流水线，里面的设备按照功能不同由PLC控制，则process cell也可以按照0001依次递增\
3 大型项目中的每一个PLC或单体设备PLC，可按照功能+数字的方式命名，比如PK01(Pack)

unit\
unit可以指一个process cell中某一类设备单元(EM)的集合，比如一个分拣项目的输送线\
也可以指一个流水线中的完成过一个功能的EM集合，比如包装设备中的机械臂组件\

unit的ID由两位数据组成，ID号依次由01开始递增\
1 某一部分的设备由一个一个单个EM组成，他们共同完成了一部分功能\
2 还有一部分设备由于功能需要，由多个section组成，比如机械臂，由于行走和升降两部分组成，跟此机械臂有关联的所有section应为一个unit的ID\

EM\
EM是实现基本系统功能的最小机械/软件构建块，即这是执行一个完整工艺的最小部分\
EM的ID由两位数据组成，ID号依次由01开始顺序递增\

1 若EM的unit只是一些相同功能的EM集合，EM的ID从01开始递增\
2 若EM的unit是一个独立功能的设备，因为该功能已经是标准的，所以EM数量不会变化，unit里的EM ID由01开始顺序递增\

CM\
CM是安装在机械对象上的各种传感器和执行器，它们是控制该机械部分所必须的，主要包括电动机、光电器件、接近开关等为工艺而设计的电子元器件\

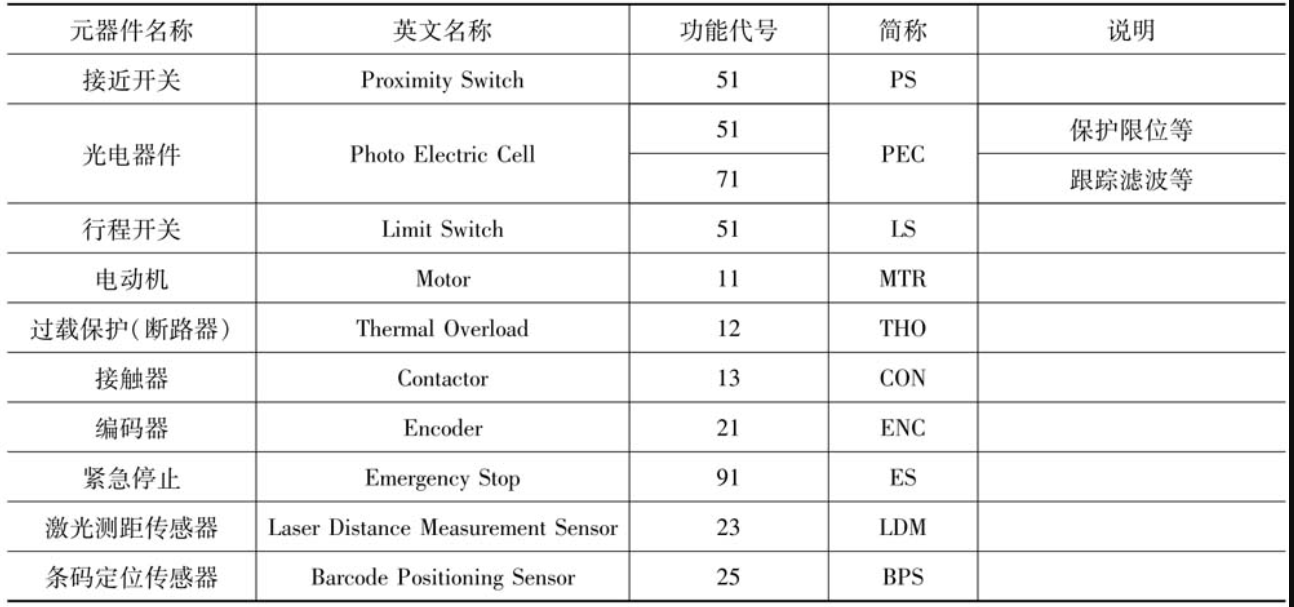

CM由5位数字和英文字母组成，前面两位表示CM的功能代码，后面三位表示xx元器件

![](/media/202605/Snipaste_2024-07-26_00-19-27_1778831940.png)

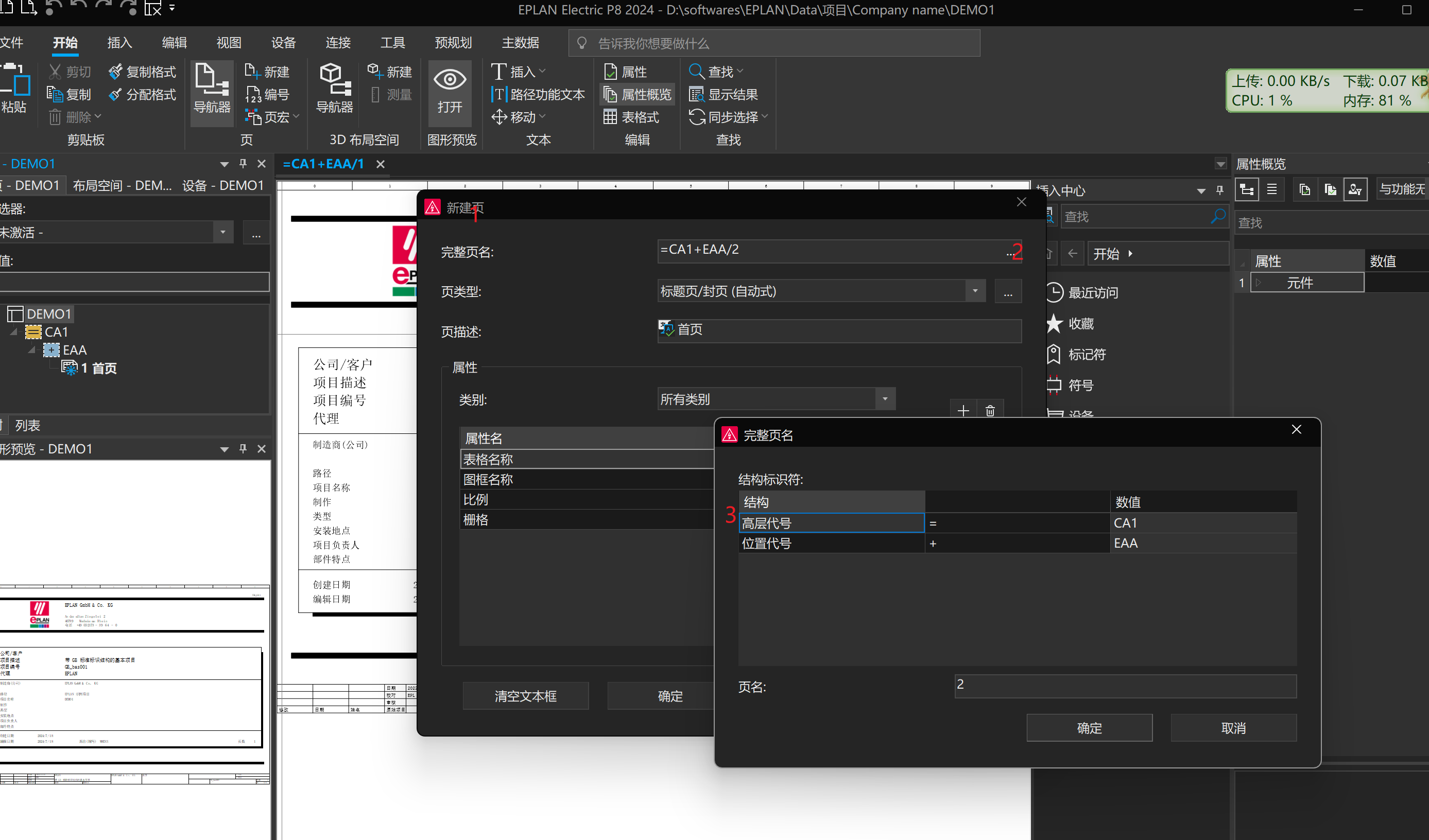

对应eplan操作

![](/media/202605/Snipaste_2024-07-26_00-26-43_1778831959.png)

### 部件库
Microsoft® SQL Server® 2017 Express   https://www.microsoft.com/en-us/download/details.aspx?id=55994b      //安装这个数据库  \
https://learn.microsoft.com/zh-cn/ssms/install/install?redirectedfrom=MSDN       //安装 SQL SERVER STUDIO，查看修改数据库 //2021不适配sql server 2017\
C:\Users\whens\Nutstore\1\win soft\SSMS-Setup-ENU.exe     //安装这个 STUDIO 2017 \
EPLAN 部件 SQL 新建数据库（一定要新建，数据库内部结构需初始化）

scoop install mysql
https://mirrors.aliyun.com/mysql/Connector-ODBC/8.0/ //install odbc

按 Win + R 键打开运行对话框\
输入 odbcad32 并回车

在ODBC数据源管理器窗口中：\
切换到"驱动程序"选项卡\
在列表中查找MySQL相关的驱动，如：\
"MySQL ODBC 8.0 Driver"\
"MySQL ODBC 5.3 Driver"\
或其他版本的MySQL ODBC驱动

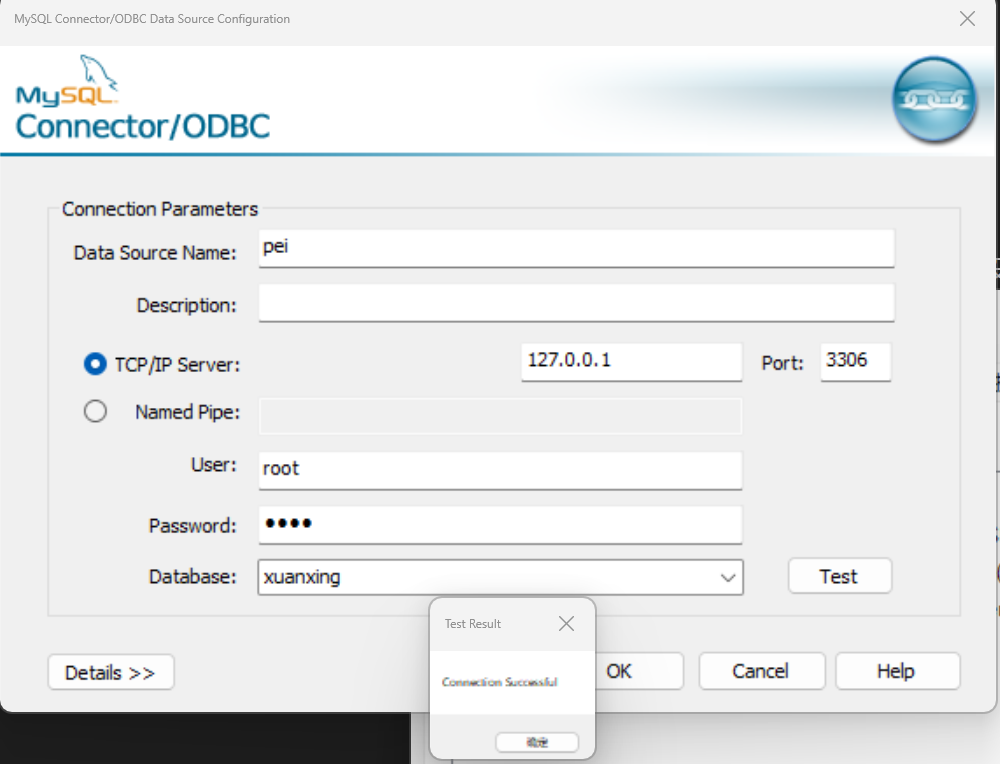

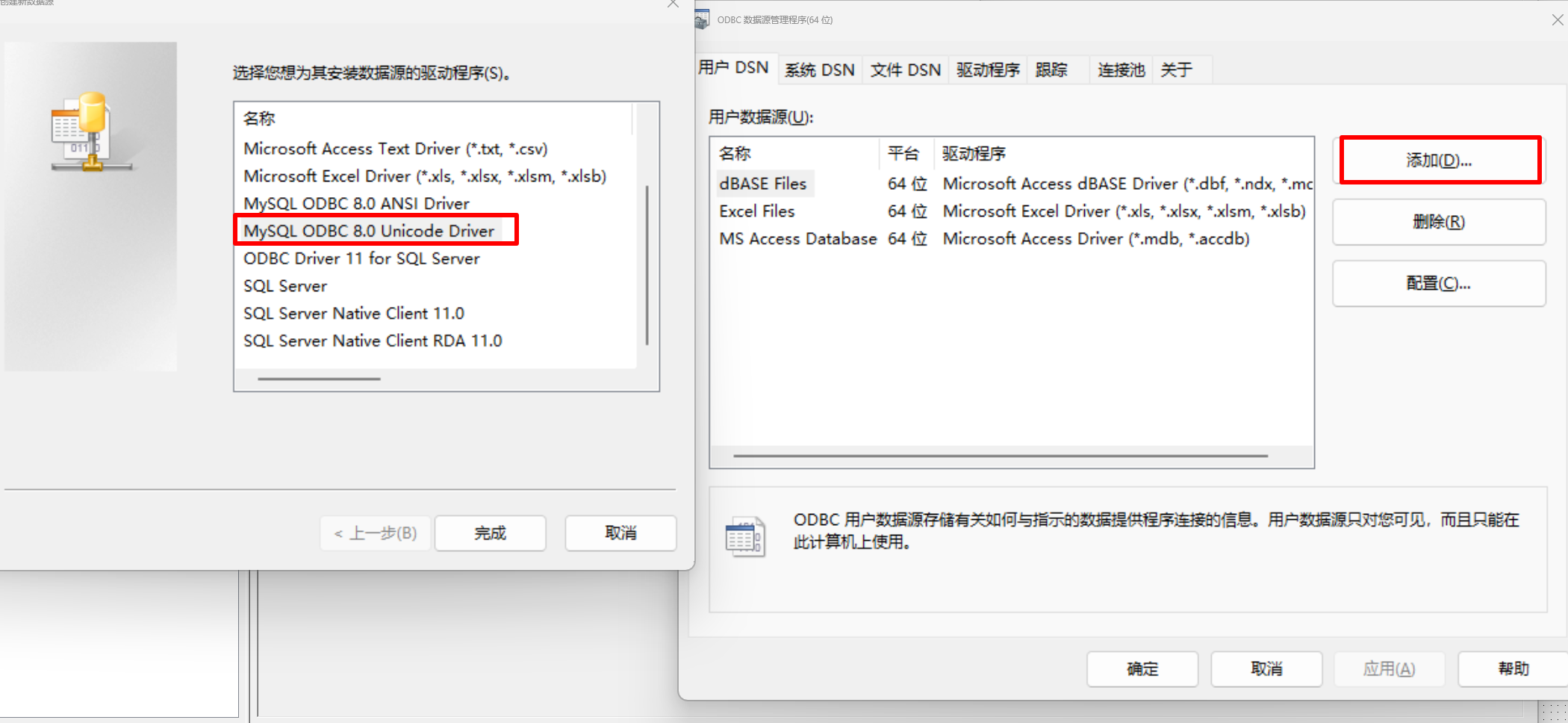

再次打开ODBC数据源管理器\
尝试添加一个新的系统DSN

![](/media/202605/Capturer_2025-07-25_133116_546_1778831980.png)

![](/media/202605/Capturer_2025-07-25_133239_449_1778831994.png)

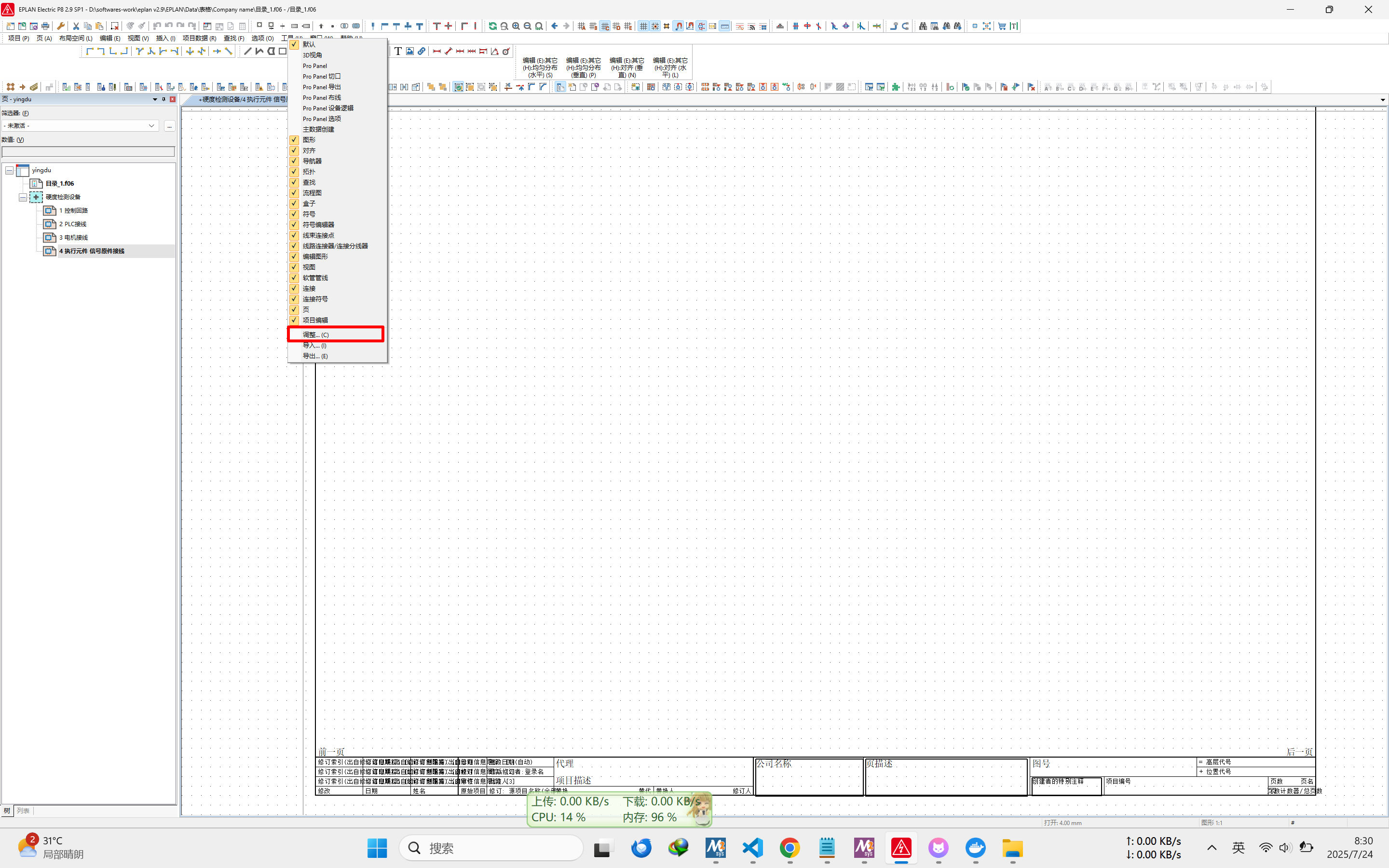

## 对齐

![](/media/202605/Capturer_2025-07-24_083038_269_1778832010.png)

![](/media/202605/Capturer_2025-07-24_083151_415_1778832023.png)

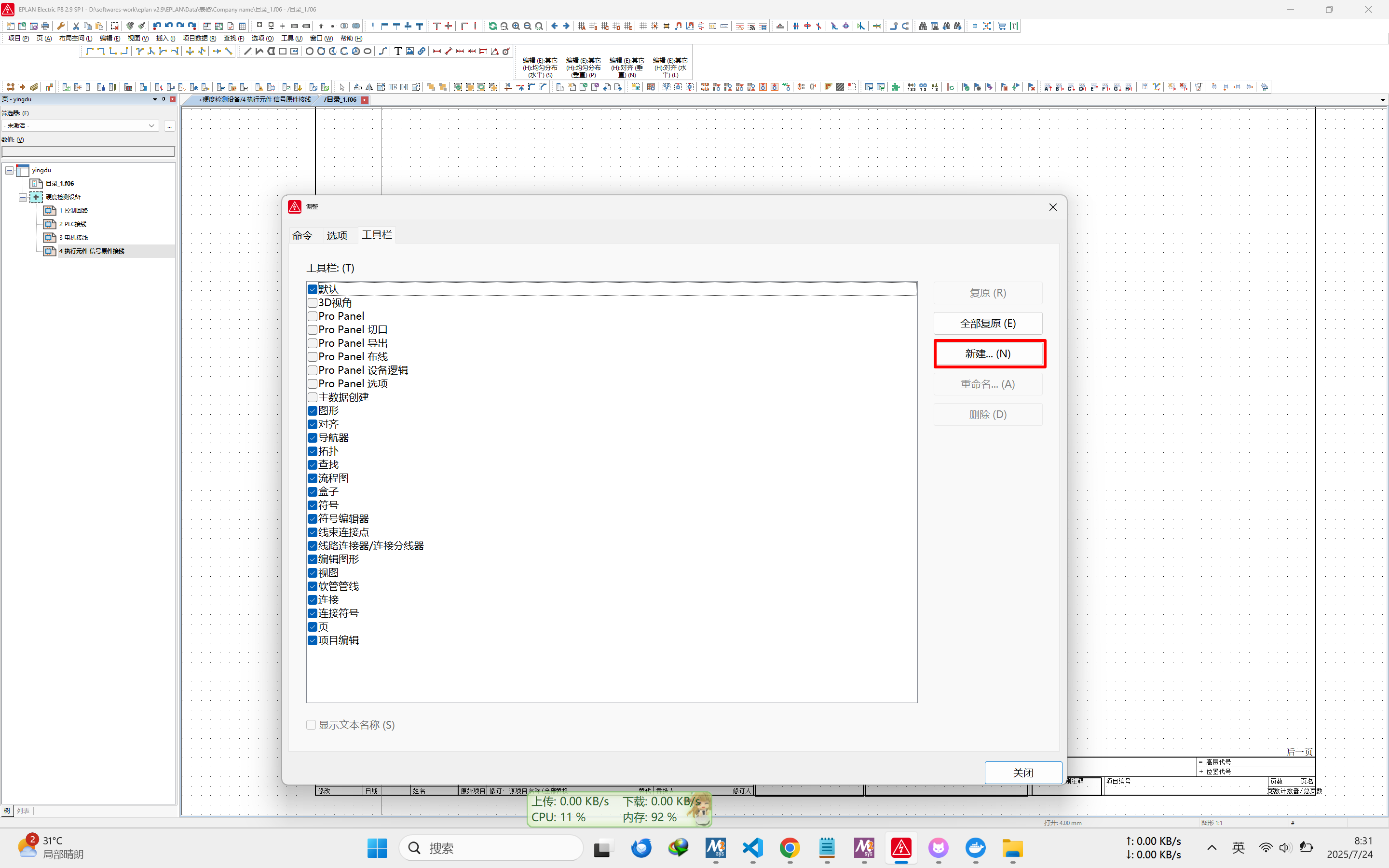

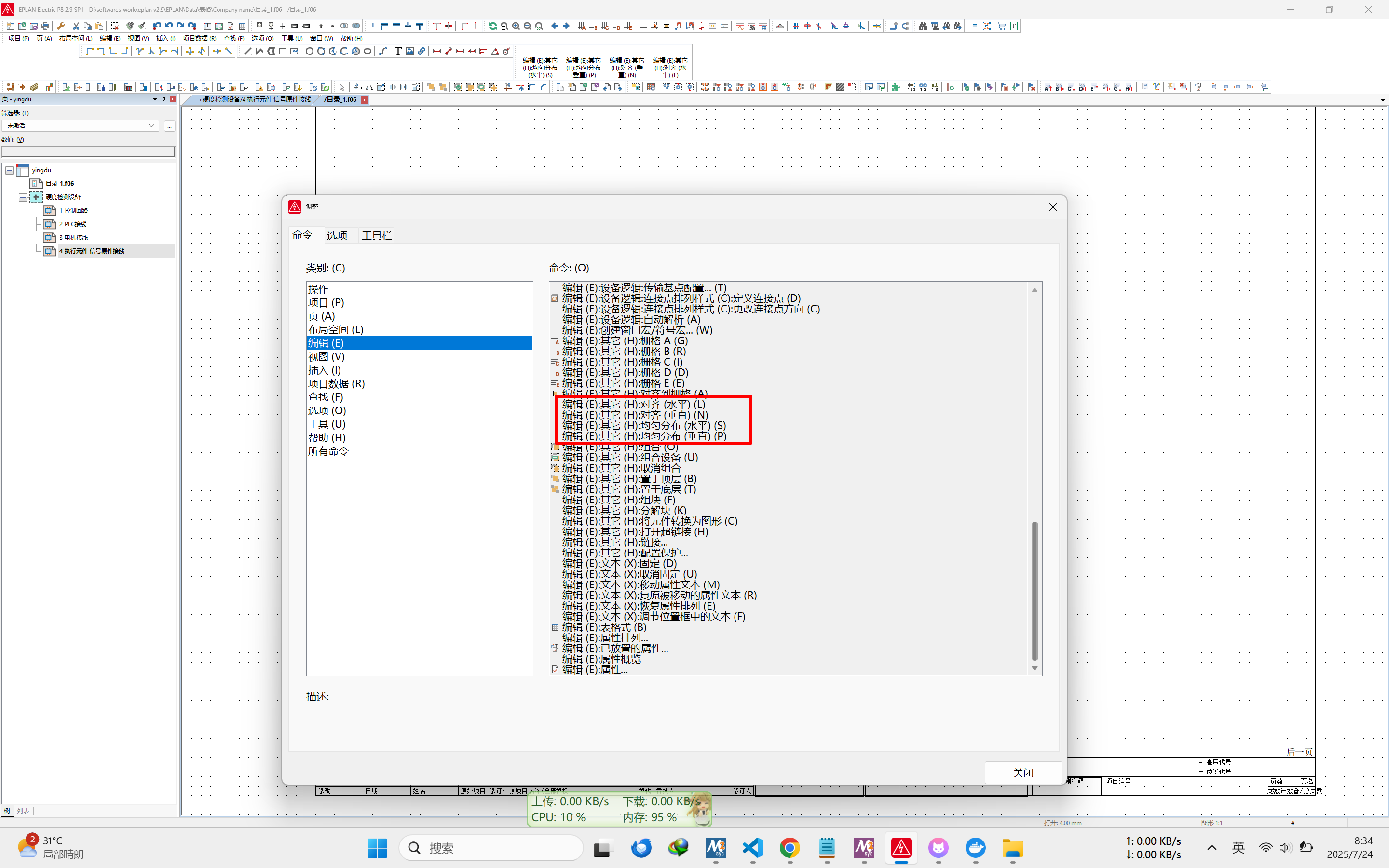

新建“对齐”框，会出现一个功能框

![](/media/202605/Capturer_2025-07-24_083423_518_1778832035.png)
拖动这几个命令入框

## 自动连线
//没有足够的空间实施智能连接，xxx

智能连线

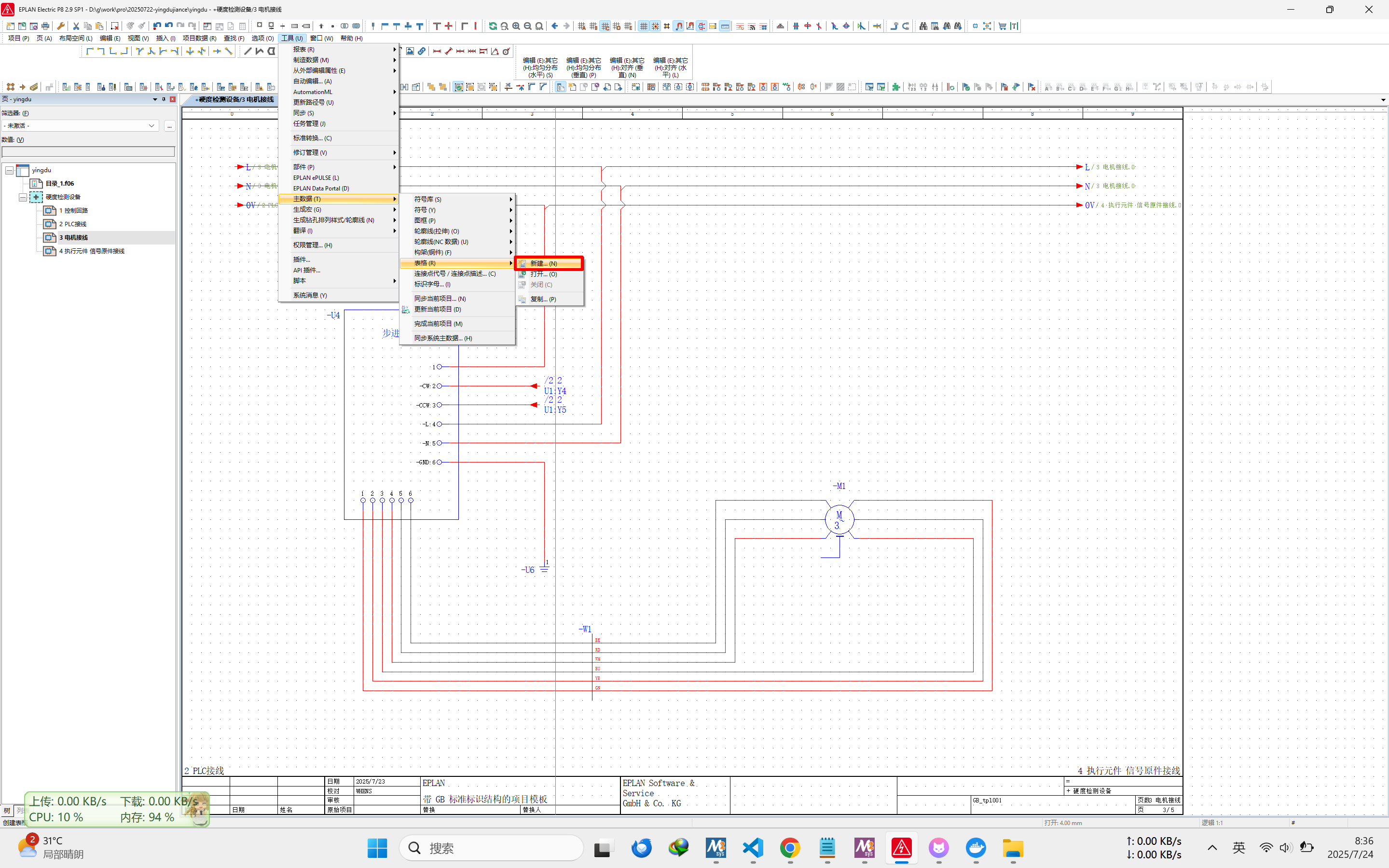

## 图纸目录表格

![](/media/202605/Capturer_2025-07-24_083638_044_1778832054.png)

![](/media/202605/Capturer_2025-07-24_083808_116_1778832067.png)

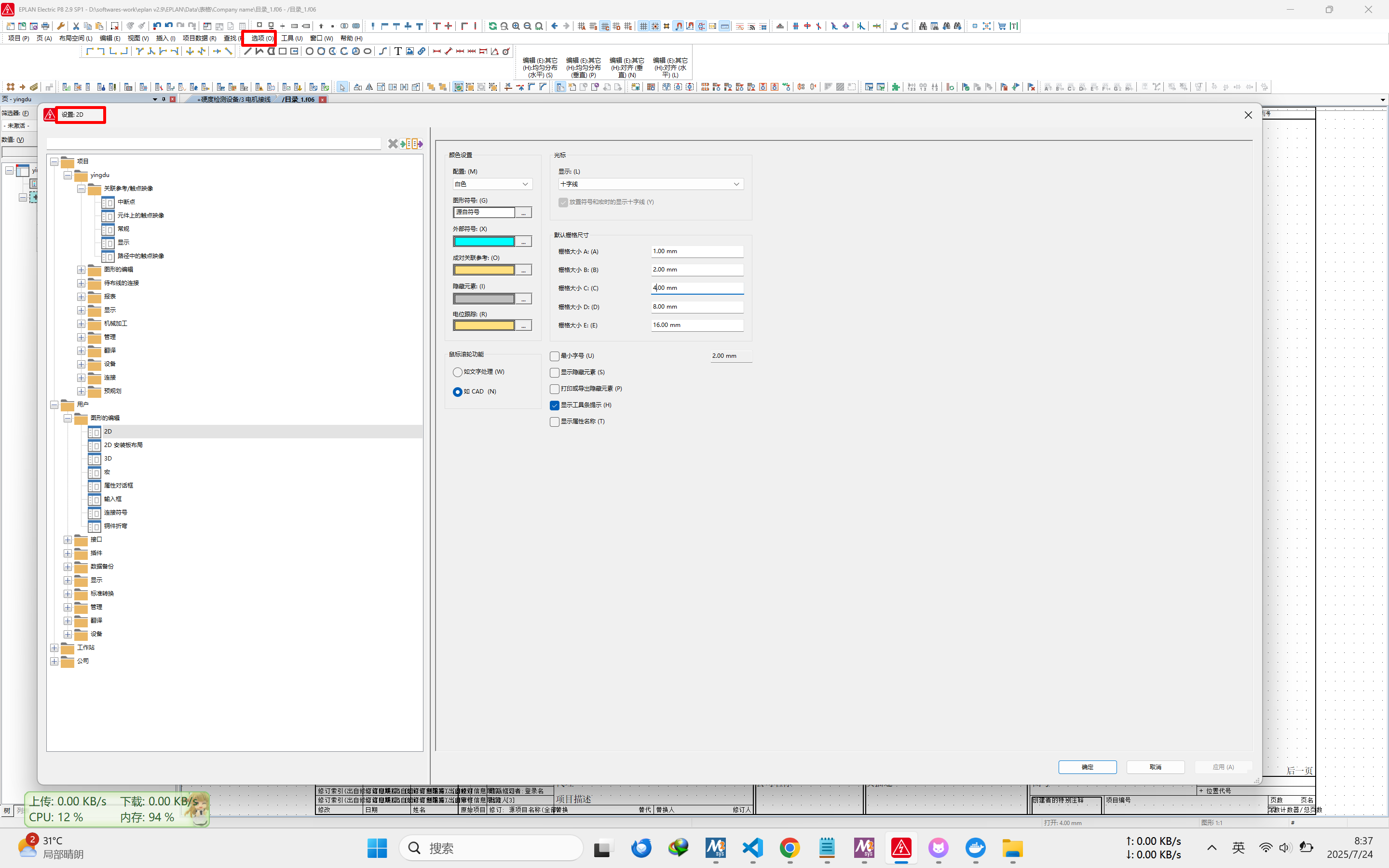

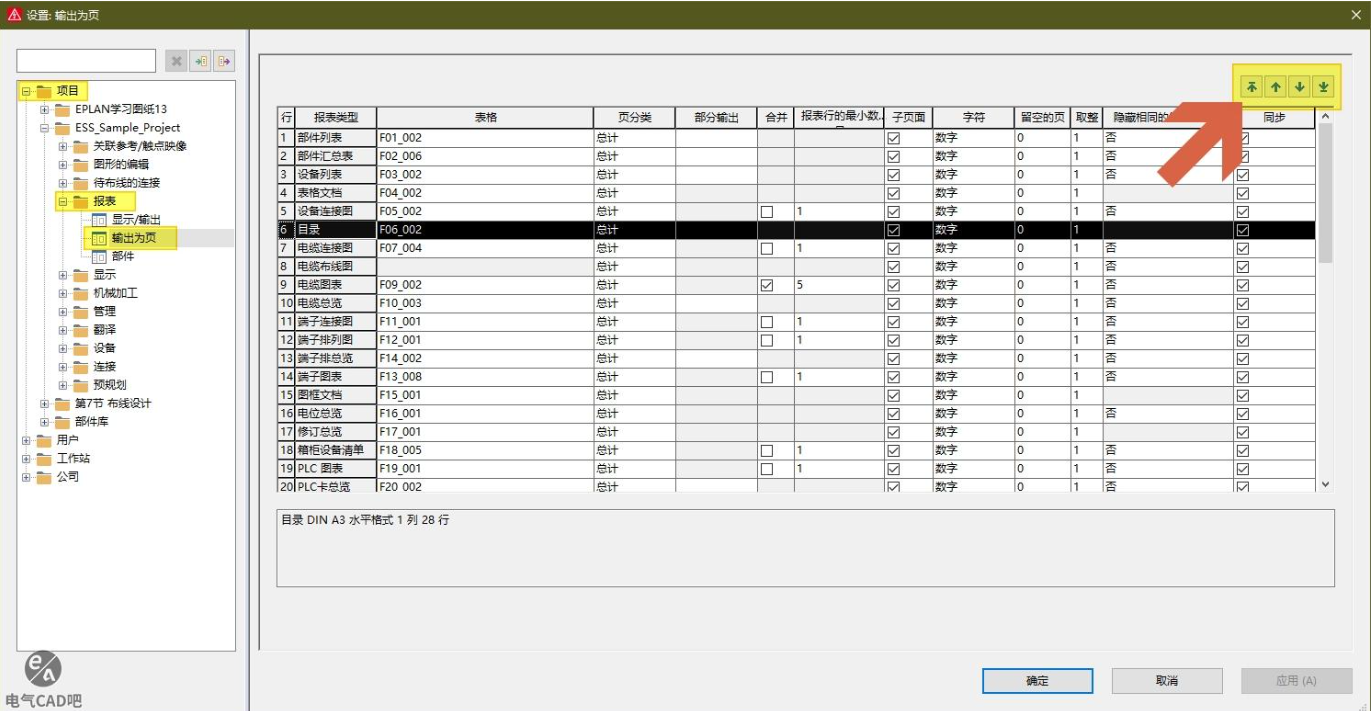

多个报表之间的优先顺序

![](/media/202605/Capturer_2025-07-24_090300_137_1778832080.png)

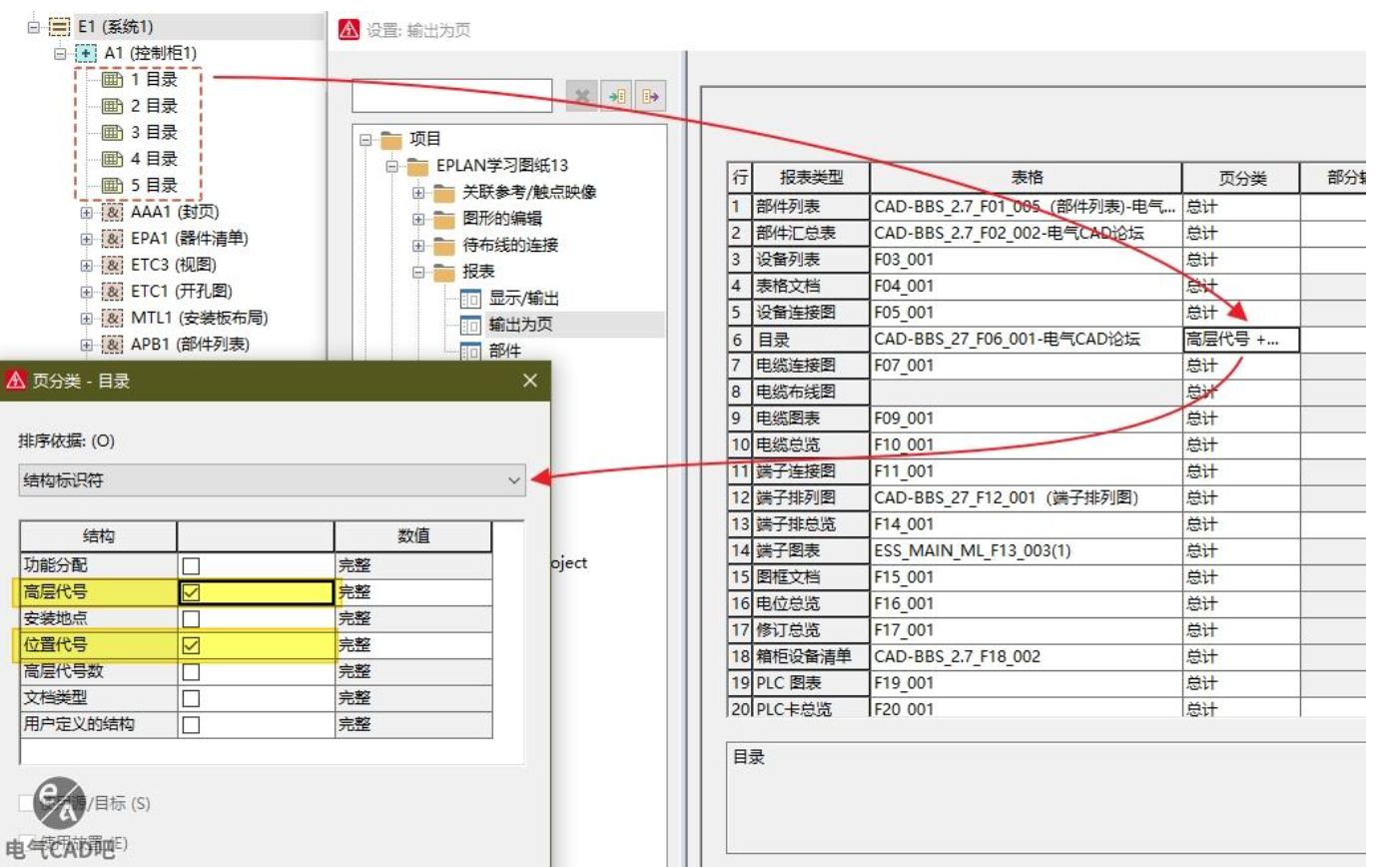

目录按照高层代号和位置代号生成

![](/media/202605/Capturer_2025-07-24_090510_652_1778832094.png)
[动态表格](https://www.eplan.help/zh-cn/Infoportal/Content/Plattform/2.8/EPLAN_Help.htm#htm/formeditorgui_k_dynamformulare.htm?Highlight=%E8%A1%A8%E6%A0%BC%20%E5%8A%A8%E6%80%81)

静态表格：此表格中每个报表页上现有的图形相同，且已生成报表的数据行高恒定
动态表格：此动态表格中动态创建图形，且可插入所谓“动态区域”，通过激活动态行高使行高可变，并可在报表页合并多个功能的报表

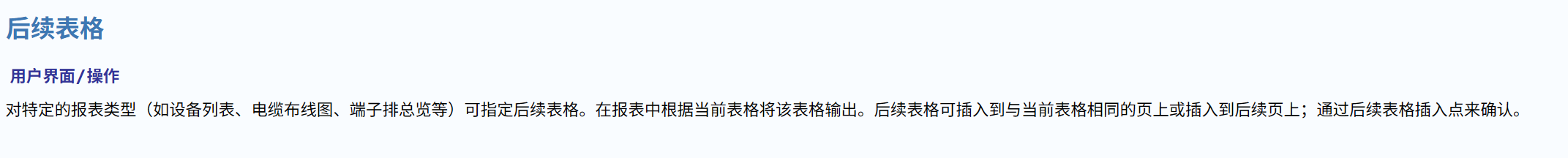

后续表格

![](/media/202605/Capturer_2025-07-24_112220_094_1778832108.png)
